適用行業：五金沖壓件等

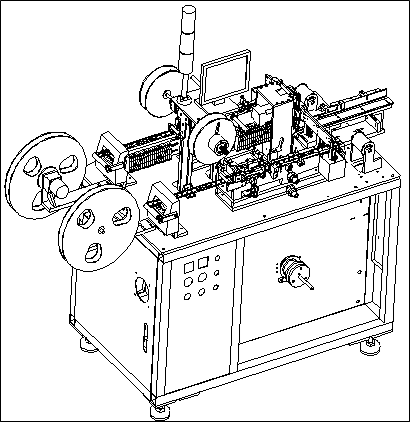

用途：本機型是專為料帶方式（直接連接沖床）的SMD元件的編帶包裝而設計，結合客戶的生產線，采用批量切斷，取料，圖像檢測，編帶氣流推動元件完成進料。具有編帶速度快，性能穩定，維護簡單等特點。適用于寬度為12mm-56mm各種類型載帶的編帶包裝，可方便快捷地對不同寬度和規格的料帶進行更換。

基本規格：

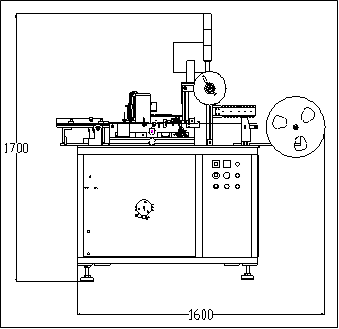

尺寸規格：1600 mm×1200m×1700（L×W×H)

重    量:

擴展規格: 無

一、   UPH 計算:

 49萬/7=每天7萬；

 7萬/20小時=3500 UPH ;

 每批（機械手）提取8顆零件：3500/8=438 次往復運動；

 編帶機器編帶，沖斷節拍：3600/438>8秒；

 照相檢測機器：每2秒檢測2個，包括運動60mm；1800*2=3600；

 每小時3600 顆作為一臺套設備的實際產出能力；

二、基本工作步驟：

A 圖像檢測方案：

1. 采用2臺相機檢測零件的尺寸；

  2. 對不能符合要求的零件在計算機種做標志并報警，要求員工在編帶中替換替換；編帶機會給員工提醒位置；

    0.57+0.5/-0.2 ;機器可以最后區分出所有的0.57+0.4/-0.1 的零件；

確保：0  漏檢測；

      2% 過份檢測；

最終需要零件試驗，請?zhí)峁?00顆合格產品；

B 編帶方案

1．采用標準伺服送料器精確送料；

2．批量（8個彈片*29.5 mm）切斷預沖斷零件，并通過真空吸附在模具上，模具打開；

3．自動取料機械手批量取料，采用可變間距裝置， 從30mm 間距為為載帶標準的12mm 間距；設備維

       護成本：

 三 設備維護成本

 1.  一般消耗性部件成本：每月1000元；

 2.  假設圖像檢測零件100合格，不需要人工補料，0.2作業員操作設備，主要是更換原材料；

四、交貨周期

 1 簽訂合同后2個月；

 2 因?yàn)閳D像檢測角度的問題，不是100 足尺寸檢測，相機會傾斜15度左右，檢測出尺寸是個相對值，可以推測具體尺寸范 圍；精度范圍在+-0.05mm 左右；

五 、功能指標：
